原理

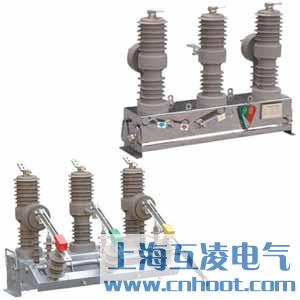

ZW32-12C型戶外交流高壓真空分界斷路器（以下簡稱分界斷路器）是我公司自主研發的一款新型產品，分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于一體的多功能智能化裝置產品，主要配置由真空分界斷路器本體、MGK16 型控制器、外置電壓互感器（注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV 城市、農村配電網架空環網線路中作分段隔離開關、聯絡開關、可實行環網線路負荷調配的自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門狗），饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊功能。能可靠判斷、檢測界內毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。

名稱及含義

主要技術參數

外形及安裝尺寸

使用環境條件

1、周圍空氣溫度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25℃；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

ZW32-12/630-20戶外高壓真空斷路器特點

自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘，變電站及饋線上的其它分支用戶感受不到故障的發生。自動隔離相間短路故障，當用戶支線發生相間短路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其它分支用戶停電。快速定位故障點，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息，電力公司可迅速派員到場排查；分界斷路器如配有通信模塊，則自動將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配置有線或無線通信附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控。遠方操作功能，用戶可以通過手機短信或計算機后臺方式操作真空分界斷路器合分閘。

安裝、使用及維護

1、開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。

2、柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。

3、斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。

4、本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。

5、用戶不得隨意更換使用與原型號規格不一致的電器元件。

6、操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。

其他常用型號

ZW32-12C/630-16、ZW32-12C/630-12.5、ZW32-12C/1250-16、ZW32-12C/1250-20、ZW32-12C/1250-12.5
