產品概述

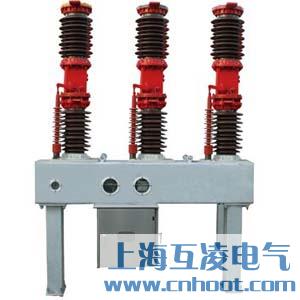

ZW17-40.5戶外高壓真空斷路器是三相交流50Hz、額定電壓為40.5kV的戶外高壓電氣設備。作為分合負荷電流、過載電流及短路電流之用，并適用于頻繁操作的場所。

主要特點

該產品主要由高壓瓷套、真空滅弧室、傳動系統及操動機構組成，可配用電磁或彈簧操動機構。它具有開斷性能優良、燃弧時間短、電壽命長、滿容量開斷20次不檢修、絕緣可靠、結構簡單、機械可靠性高等優點。

1、采用戶外型真空滅弧室，具有安全可靠、壽命長等優點；

2、采用新型絕緣材料，避免了充氣、充油等所致影響；

3、電流互感器具有精度高、多變比、多次級等特點；

4、可配電磁操動或彈簧操動兩種機構；

5、斷路器具有水平式、中置式、CT外置式三種結構。

應用環境

1、海拔高度：≤1000m（特殊要求另行協商）；

2、環境溫度：-30℃～+40℃(特殊要求-40℃)；

3、風壓:不超過700Pa(相當于風速35m/s)；

4、地震烈度:不超過8度；

5、污穢等級:Ⅲ級、Ⅳ級（爬電比距：25mm/kV、31.5mm/kV）；

6、安裝場所：無火災爆炸危險，無化學腐蝕及經常性的劇烈震動。

主要技術參數

外形及安裝尺寸
