概述

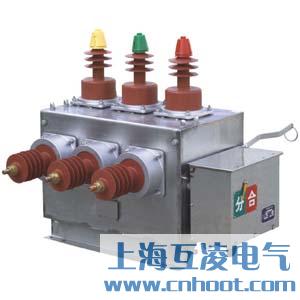

ZW10-12高壓真空斷路器是三相交流戶外高壓開關設備，主要用于12KV等級，額定電流630A，額定頻率50Hz的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、過載電流、短路電流，對電網進行切換和保護。是取代油絕緣真空斷路器、實現無油化的空氣復合絕 緣的優化產品，性能領先國內同類產品。

產品特點

1、內部采用了特殊的抗凝露措施，確保箱體內絕緣；

2、轉動方式采用專利技術，安裝方便、動作可靠，避免因機械故障影響斷路的性能；

3、不充油、不充氣、體積小、重量輕、無需檢修；

4、分斷電流大，無污染，無需檢修；

5、操縱既可電動，也可手動。

使用環境條件

1、周圍空氣溫度：上限+40度，下限—40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過7001~a(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

其他常用型號：ZW10-12/630-16，ZW10-12/630-25

型號含義

主要參數

外形及安裝尺寸
