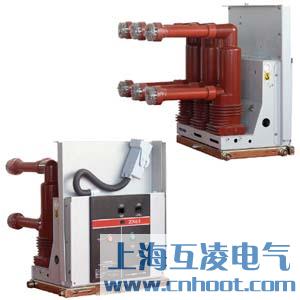

ZN63-24真空斷路器原理

ZN63-24戶內高壓真空斷路器，系三相交流50Hz額定電壓為24kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多次開斷短路電流的場所。該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

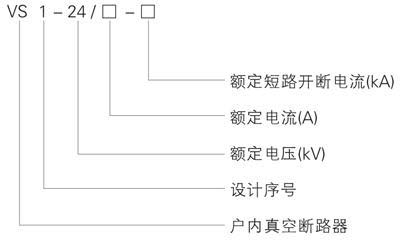

型號及其含義

環境要求

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

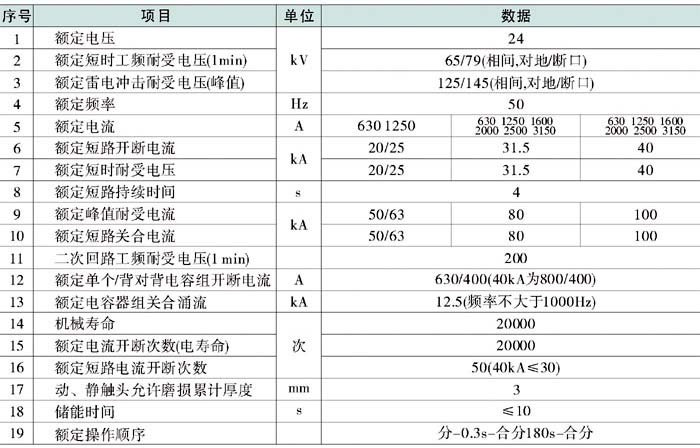

ZN63-24真空斷路器參數

常用產品：ZN63-24/630-20、ZN63-24/630-25、ZN63-24/1250-20、ZN63-24/1250-25

ZN63-24/630-31.5、ZN63-24/1250-31.5、ZN63-24/1600-31.5、ZN63-24/2000-31.5、ZN63-24/2500-31.5、ZN63-24/3150-31.5

ZN63-24/630-40、ZN63-24/1250-40、ZN63-24/1600-40、ZN63-24/2000-40、ZN63-24/2500-40、ZN63-24/3150-40
