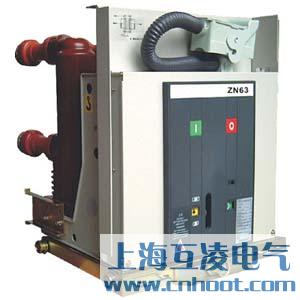

VS1(ZN63)-12真空斷路器原理

VS1(ZN63)-12戶內中壓固封式真空斷路器是本公司自行研制、開發的新一代真空斷路器，真空斷路器品適用在以空氣為絕緣的戶內式開關，用于交流50Hz、額定電壓12kV及以下的電網中起控制和保護作用，真空斷路器在頻繁操作和需要開斷短路電流的場合下具有極為優良的性能、完全滿足自動重合閘的要求并具有高的可靠性操作與使用壽命。

斷路器在開關柜內的安裝形式可以是固定式，也可以是安裝于手車。

該產品可安裝于KYN28、KYN96型開關柜或配套于其它鎧裝中置柜：可提供額定電流為630A1600A、固定封極柱真空斷路器，可安裝于650mm、800mm、柜寬的開關柜；ZN63真空斷路器符合CB、IEC和DL標準和規范；GB/T11022、IEC60694高壓開關設備和控制設備標準的共同技術條件；GBl984、DL403、JB3855交流高壓斷路器。

環境條件

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

主要技術參數

外形及安裝尺寸

常用型號：

VS1(ZN63)-12/630、VS1(ZN63)-12/1000、VS1(ZN63)-12/1250、VS1(ZN63)-12/1600

VS1(ZN63)-12/2000、VS1(ZN63)-12/2500、VS1(ZN63)-12/3150
