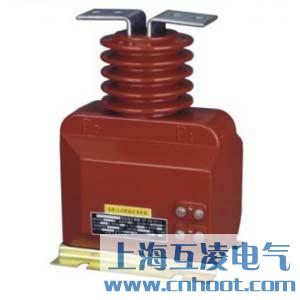

- 產品名稱：LQJ8-10Q電流互感器
- 型號：LQJ8-10Q
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LQJ8-10Q電流互感器原理
LQZBJ-10、LQJ8-10Q型電流互感器是以環氧樹脂作主絕緣并加強外絕緣的電流互感器，供戶內頻率為50Hz，10kV電力系統作電流、電能測量及繼電保護用。
具有優良的絕緣性能和防潮能力是取代LQJ-10 半封閉型老產品的新一代產品

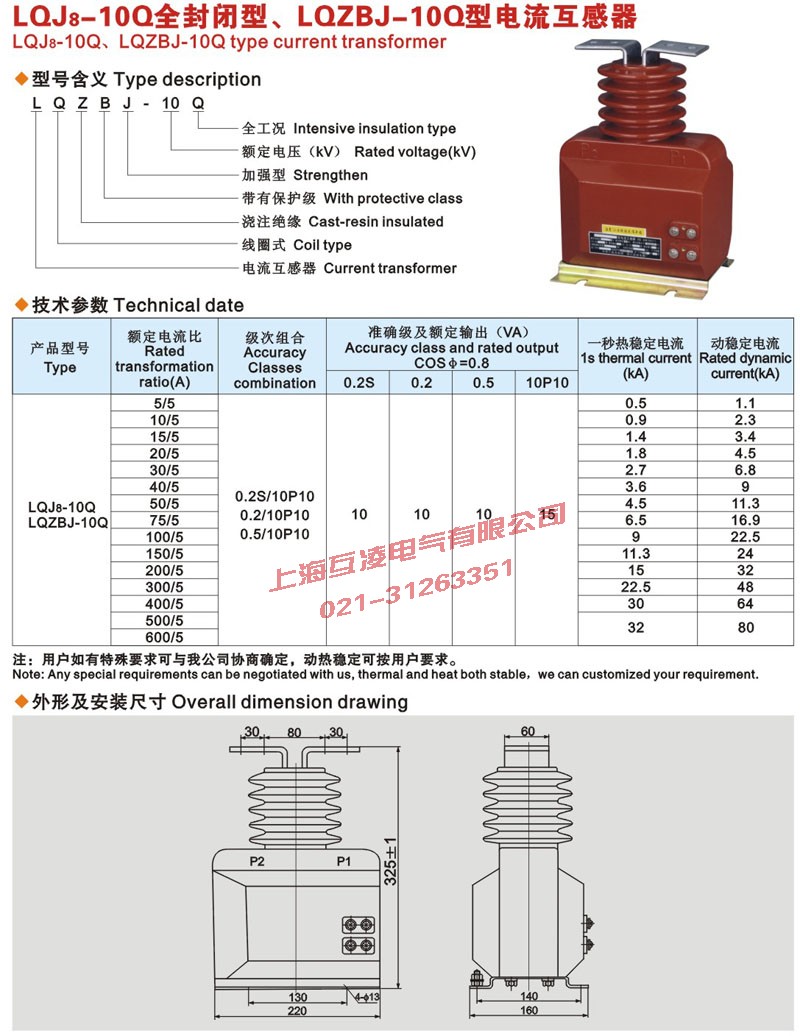

LQJ8-10Q電流互感器參數
| 產品型 | 額定電流比(A) | 次級組合 | 準確級及額定輸出(VA) | 一秒熱穩定電流(KA) | 動穩定電流(KA) | ||
| 0.2 | 0.5 | 10P10 | |||||
|
LQJ8-10Q LQZBJ-10 |
5/5 |
0.2/10P 0.5/10P10 |
10 | 10 | 15 | 0.5 | 1.1 |
| 10/5 | 1.9 | 2.2 | |||||
| 15/5 | 1.4 | 3.4 | |||||
| 20/5 | 1.8 | 4.5 | |||||
| 30/5 | 2.7 | 6.8 | |||||
| 40/5 | 3.6 | 9 | |||||
| 50/5 | 4.5 | 11.3 | |||||
| 75/5 | 6.8 | 16.9 | |||||
| 100/5 | 9 | 22.5 | |||||
| 150/5 | 11.3 | 24 | |||||
| 200/5 | 15 | 32 | |||||
| 300/5 | 22.5 | 48 | |||||
| 400/5 | 30 | 64 | |||||
| 500/5 | 30 | 75 | |||||
| 600/5 | 30 | 75 | |||||
| 800/5 | 40 | 80 | |||||
電流互感器額定電壓不小于裝設點線路額定電壓。
LQJ8-10Q電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
- 產品名稱：
LQJ8-10Q電流互感器
- 型號：
LQJ8-10Q
地址：http://www.lxqsdl.com/LQJ8-10Q-460.html
