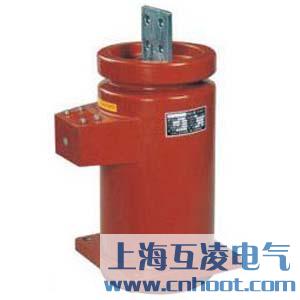

LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器

產品名稱：LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器
型號：LDJ2-10Q-210-L,LDJ2-10-210-L
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器原理

LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。

LDJ2-10Q/210-L,LDJ2-10/210-L結構

本系列電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。

LDJ2-10Q/210-L,LDJ2-10/210-L型電流互感器參數

1、LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器額定絕緣水平：12/42/75
2、負荷的功率因數：cosφ=0.8（滯后）
3、額定一次電流為：5A或1A
4、表面爬電距離：大于530MM
5、產品標準：GB1208-2006《電流互感器》
6、儀器保安系數<10

額定電流比(A)	級次組合	額定輸出(VA)					一秒熱穩定電流(KA)	動穩定電流(KA)
額定電流比(A)	級次組合	0.2s	0.5s	0.2s	0.5s	10P10	一秒熱穩定電流(KA)	動穩定電流(KA)
5/5	0.2s/10P 0.2/10P 0.5/10P	10	10	10	10	15	0.5	1.25
10/5							1.0	2.5
15/5							1.5	3.75
20/5							2.0	5
30/5							3.0	7.5
40/5							4.0	10
50/5							7.5	18
75/5							11	28
100/5							15	37.5
150/5							22.5	56
200/5							30	75
300～400/5							63	100
500～800/5				15	15	20	63	100
1000～1250/5				20	20	25	80	130

LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器安裝條件

1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃。
2、海拔高度不超過1000M（超過請著明）
3、接地方式：中性點非有效接地系統
4、大氣條件：無嚴重污染

需校驗電流互感器的動穩定度和熱穩定度，廠家的產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt，因此按下列公式分別校驗動穩定和熱定度即可。
1）動穩定度校驗Kes×I1N≥iSh
2）熱穩定度校驗（KtI1n)2t≥I⑶∞tima
式中，t為熱穩定電流時間。

LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器額定容量

電流互感器二次額定容量要大于實際二次負載，實際二次負載應為25～100%二次額定容量。容量決定二次側負載阻抗，負載阻抗又影響測量或控制精度。負載阻抗主要受測量儀表和繼電器線圈電阻、電抗及接線接觸電阻、二次連接導線電阻的影響

產品名稱：
LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器

型號：
LDJ2-10Q-210-L,LDJ2-10-210-L

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
