概述

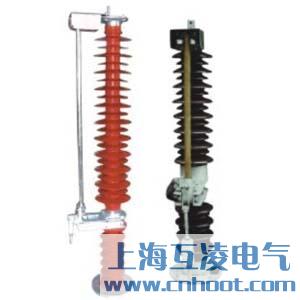

GW8-35/400中性點隔離開關系單相交流50Hz高壓開關設備，額定電流：630A、1250A。在有電壓無負載的情況下，作分、合變壓器中性點接地線路之用。也供鐵道自動閉塞信事情裝置時使用。并可單級使用。其中防污型的隔離開關可以滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。

本產品分為普通型和防污型（W）兩種。

本產品所配用的操作機構為：CS8-5型手動操動機構或CX6型電動機操動機構；CS17-G型手動操動機構或CJ2、CJ5、CJ6、CJ12型電動機操動機構。

其他產品：GW8-35/400A、GW8-35/630、GW8-35/1000A、GW8-35/1250A等

主要技術參數及安裝圖

使用環境

海拔高度不超過1000m（可提供特殊要求）；

周圍空氣溫度：上限+40℃下限-25℃；

風壓不超過700Pa(相當于風速34m/s)；

地震烈度不超過8度；

覆冰厚度10mm；

空氣污穢程度：0級(普通級)、II、III(耐污型)。

結構和工作原理

本隔離開關為單相式結構，每相由底架、支柱絕緣體、閘刀、觸頭等部分組成，閘刀側面有調節接觸壓力的螺絲和壓緊用的彈簧，上端裝有固定拉扣和其相連的自鎖裝置，供絕緣鉤棒進行分合閘之用。

新型產品在結構上與未改進的產品比較具有接觸面積大、接觸電阻低、導電性能好、機械強度向等優點。
